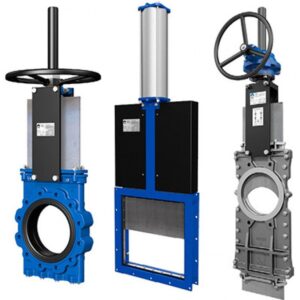

Шиберные (ножевые) задвижки — это разновидность запорной арматуры, в которой запирающий элемент выполнен в виде плоского ножа, перемещающегося перпендикулярно потоку рабочей среды. Такая конструкция обеспечивает минимальное гидравлическое сопротивление и позволяет работать с вязкими, абразивными и волокнистыми средами. Тут компания, поставляющая трубопроводную арматуру, помогает подобрать шиберные задвижки под конкретные условия эксплуатации. Правильный выбор модели напрямую влияет на надёжность и долговечность всей системы.
В промышленности и коммунальном хозяйстве шиберные задвижки применяются там, где требуется быстрое и надёжное перекрытие потока. Они востребованы в горнодобыче, целлюлозно-бумажной отрасли, химическом производстве, энергетике и системах водоотведения. Понимание конструктивных особенностей и различий между моделями помогает избежать ошибок при заказе и эксплуатации.
«Шиберная задвижка — это арматура, которая не боится ни грязи, ни абразива. Там, где обычный клапан забивается, нож работает годами». — мнение инженера-технолога
Устройство и принцип работы шиберной задвижки
Основные элементы конструкции: корпус, седло, нож (шибер), шпиндель и привод. Нож перемещается вертикально, открывая или перекрывая проходное сечение. В открытом положении он полностью выходит из потока, что обеспечивает практически нулевое сопротивление и отсутствие застойных зон.
Герметичность обеспечивается плотным прилеганием ножа к седлу. В зависимости от модели уплотнение может быть металлическим или эластомерным. Металлическое уплотнение применяется при высоких температурах и агрессивных средах, эластомерное — для более мягких условий и полной герметичности.
- 🔧 Корпус — обычно литой или сварной, из чугуна, стали или нержавейки.
- 🔪 Нож — плоский или клиновидный, из износостойкой стали.
- ⚙️ Привод — ручной, электрический, пневматический или гидравлический.
- 🧱 Седло и уплотнения — металл или эластомер.
Виды шиберных задвижек
Классификация шиберных задвижек строится по нескольким признакам: тип уплотнения, конструкция ножа, способ присоединения, тип привода. Каждый вид имеет свои преимущества и область применения.
По типу уплотнения
Задвижки с металлическим уплотнением (metal-seated) выдерживают высокие температуры и абразивные среды, но могут иметь незначительные протечки. Модели с эластомерным уплотнением (soft-seated) обеспечивают полную герметичность, но ограничены по температуре и химической стойкости.
По конструкции ножа
Нож может быть плоским или клиновидным. Плоский нож проще и дешевле, клиновидный — лучше отводит твёрдые включения и применяется в средах с высоким содержанием абразива. Некоторые модели имеют двусторонний нож для работы с потоком в обоих направлениях.
По способу присоединения
Шиберные задвижки выпускаются с фланцевым, межфланцевым (wafer) и сварным присоединением. Межфланцевые модели компактны и экономичны, фланцевые удобны для монтажа и обслуживания, сварные применяются на ответственных участках с высоким давлением.
По типу привода
Ручной привод (маховик или редуктор) используется на небольших диаметрах и в системах с редким переключением. Электрический, пневматический и гидравлический приводы применяются для автоматизированных систем и больших диаметров.
- Определить рабочую среду: жидкость, пульпа, газ, абразив.
- Уточнить температуру и давление в системе.
- Выбрать тип уплотнения: металл или эластомер.
- Подобрать способ присоединения: фланец, межфланцевое, сварка.
- Определить тип привода: ручной или автоматический.
- Учесть требования к герметичности и стандартам.
Преимущества и недостатки шиберных задвижек
Шиберные задвижки ценятся за простоту, надёжность и способность работать в тяжёлых условиях. Однако у них есть и ограничения, которые важно учитывать при проектировании системы.
- ✅ Минимальное гидравлическое сопротивление в открытом положении.
- ✅ Работа с вязкими и абразивными средами.
- ✅ Компактность межфланцевых моделей.
- ✅ Возможность автоматизации.
- ❌ Не подходят для точного регулирования потока.
- ❌ При высоких давлениях требуется усиленный привод.
Сферы применения
Шиберные задвижки используются в самых разных отраслях. В горнодобыче — для пульпы и хвостов, в целлюлозно-бумажной промышленности — для волокнистых сред, в энергетике — для воды и пара, в химии — для агрессивных жидкостей. В коммунальном хозяйстве они применяются на канализационных и водопроводных сетях.
Отдельная ниша — системы пылеудаления и транспортировки сыпучих материалов. Здесь шиберные задвижки работают как отсечные элементы, обеспечивая быстрое перекрытие потока без засорения.
| Отрасль | Рабочая среда | Особенности |
|---|---|---|
| Горнодобыча | Пульпа, хвосты | Абразив, высокие нагрузки |
| Целлюлозно-бумажная | Волокнистые среды | Без засорения, полный проход |
| Энергетика | Вода, пар | Высокие температура и давление |
| Химия | Агрессивные жидкости | Стойкие материалы, герметичность |
| ЖКХ | Сточные воды | Надёжность, простота обслуживания |
Как выбрать шиберную задвижку
Выбор начинается с анализа условий эксплуатации: среда, температура, давление, диаметр трубопровода, частота переключений. На основе этих данных подбирается тип уплотнения, материал корпуса и ножа, способ присоединения и привод.
Важно учитывать требования стандартов и нормативов, особенно в ответственных системах. Профессиональный поставщик поможет подобрать модель, которая прослужит долго и не потребует частого обслуживания.
Материалы корпуса и ножа
Чугун — экономичный вариант для нейтральных сред. Углеродистая сталь — для высоких давлений и температур. Нержавеющая сталь — для агрессивных сред и пищевой промышленности. Нож обычно изготавливается из износостойкой стали, иногда с наплавкой твёрдым сплавом.
Привод и управление
Ручной привод подходит для редких переключений и небольших диаметров. Электрический — для автоматизированных систем. Пневматический и гидравлический — для быстрого срабатывания и больших усилий.
Обслуживание и ремонт
Шиберные задвижки ремонтопригодны: замена уплотнений, ножа и привода возможна без демонтажа корпуса в некоторых моделях. Это снижает простои и затраты на обслуживание.
Гарантия и поставка
Надёжный поставщик предоставляет гарантию, сертификаты соответствия и техническую документацию. Сроки поставки и наличие на складе — важные факторы при выборе партнёра.
Типичные ошибки при выборе и эксплуатации
Неправильный подбор или нарушение правил эксплуатации приводит к преждевременному износу и авариям.
- Выбор задвижки без учёта абразивности среды.
- Использование шиберной задвижки для регулирования потока.
- Неверный подбор привода по усилию.
- Игнорирование требований к герметичности.
- Отсутствие регулярного обслуживания.
«Шиберная задвижка прощает многое, но не безграмотный подбор. Ошибка в выборе уплотнения или привода оборачивается остановкой всей линии». — мнение главного механика предприятия
Часто задаваемые вопросы
Чем шиберная задвижка отличается от клиновой?
В шиберной запирающий элемент — плоский нож, в клиновой — клин. Шиберная лучше работает с абразивами и вязкими средами, клиновая — с чистыми жидкостями и газами.
Можно ли использовать шиберную задвижку для регулирования?
Нет, она предназначена для полного открытия или закрытия. Для регулирования применяются клапаны и регуляторы.
Какой привод выбрать?
Зависит от диаметра, давления и частоты переключений. Для автоматизации — электрический или пневматический, для редких операций — ручной.
Как часто обслуживать задвижку?
Периодичность зависит от условий эксплуатации. Обычно — не реже одного раза в год с проверкой герметичности и состояния уплотнений.
Подходят ли шиберные задвижки для пара?
Да, модели с металлическим уплотнением и соответствующими материалами работают с паром при высоких температурах.
Где заказать шиберные задвижки?
У специализированных поставщиков трубопроводной арматуры, которые предоставляют сертификаты и техническую поддержку.
Шиберные (ножевые) задвижки — надёжное решение для систем, где требуется быстрое перекрытие потока и работа с сложными средами. Компания, которая предлагает широкий ассортимент моделей и помогает с подбором, становится партнёром на долгие годы. Многие предприятия отмечают: после замены обычной арматуры на шиберную простои сократились, а затраты на ремонт снизились. Правильный выбор начинается с понимания условий эксплуатации и консультации со специалистом.
