Свайные фундаменты — это один из ключевых элементов строительных конструкций, который обеспечивает устойчивость и долговечность здания. Особенно востребованы они при возведении сооружений на сложных грунтах, где традиционные фундаментные решения недостаточно эффективны. Проектирование свайного фундамента — это комплексный процесс, который требует точных инженерных расчётов, анализа грунтовых условий и выбора оптимальных типов свай.
В этой статье мы рассмотрим, что включает в себя проектирование свайных фундаментов, их виды, особенности расчётов и преимущества этого типа оснований.
1. Что такое свайный фундамент?
Свайный фундамент представляет собой систему вертикальных элементов — свай, которые передают нагрузку от здания на глубокие слои грунта с высокой несущей способностью.

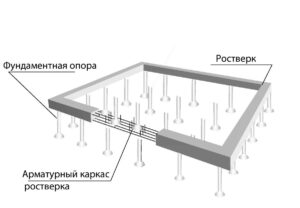

Основные элементы:
- Сваи: вертикальные или наклонные элементы, забитые или закрученные в грунт.
- Ростверк: горизонтальная конструкция, соединяющая верхние части свай для равномерного распределения нагрузки.
2. Где применяются свайные фундаменты?
1. На сложных грунтах
- Свайные фундаменты используются на слабых, пучинистых или водонасыщенных грунтах, где традиционные ленточные или плитные фундаменты не обеспечивают достаточной устойчивости.
2. При строительстве на склонах
- Сваи предотвращают соскальзывание конструкции, фиксируя её на месте.
3. Для высотных зданий
- В небоскрёбах и других крупных сооружениях свайные фундаменты обеспечивают устойчивость под большими нагрузками.
4. При строительстве мостов и гидротехнических сооружений
- Свайные основания используются для возведения опор на водоёмах или в зонах с нестабильными грунтами.
3. Этапы проектирования свайного фундамента
Проектирование свайного фундамента — это многогранный процесс, включающий несколько этапов.
1. Исследование грунтов
- Инженерно-геологические изыскания проводятся для определения характеристик грунта:
- Несущая способность.
- Плотность.
- Уровень грунтовых вод.
2. Выбор типа свай
На основе данных о грунте и нагрузках выбирается тип свай:
- Забивные: забиваются в грунт с помощью специальной техники.
- Буронабивные: заливаются бетонным раствором в пробуренные скважины.
- Винтовые: вкручиваются в грунт, подходят для лёгких конструкций.
- Сваи-стойки: передают нагрузку на прочные слои грунта.
- Сваи трения: работают за счёт силы трения между поверхностью сваи и грунтом.
3. Расчёт нагрузки
- Определяются нагрузки от здания: собственный вес, эксплуатационные нагрузки, ветровые и сейсмические воздействия.
- Расчёты проводятся с использованием специальных программ и стандартов, таких как СП 24.13330 “Свайные фундаменты”.
4. Распределение свай
- Сваи располагаются равномерно или в местах максимальных нагрузок, таких как углы здания и несущие стены.
- Учитываются минимальные расстояния между сваями для предотвращения взаимодействия.
5. Проектирование ростверка
- Рассчитывается толщина и материал ростверка для равномерного распределения нагрузки.
- Ростверк может быть высоким (надземным) или низким (утопленным в грунт).
4. Преимущества свайных фундаментов
1. Устойчивость на сложных грунтах
- Свайные фундаменты эффективно передают нагрузку на плотные слои грунта, обеспечивая надёжность конструкции.
2. Универсальность
- Подходят для зданий любого размера и назначения, от частных домов до небоскрёбов.
3. Экономичность
- В ряде случаев свайные фундаменты обходятся дешевле, чем ленточные или плитные, особенно на сложных грунтах.
4. Быстрота монтажа
- Использование современных технологий позволяет значительно сократить сроки установки свай.
5. Долговечность
- Правильно спроектированный и установленный свайный фундамент сохраняет свои свойства десятилетиями.
5. Современные технологии проектирования
С развитием строительных технологий проектирование свайных фундаментов стало ещё более точным и эффективным.
1. Программное обеспечение
- Современные программы, такие как AutoCAD, Plaxis или Lira-SAPR, позволяют проводить сложные расчёты, моделировать нагрузки и оптимизировать проект.
2. Использование инновационных материалов
- Высокопрочные бетоны, антикоррозийные покрытия и новые виды свай повышают надёжность конструкций.
3. Мониторинг состояния фундамента
- На стадии эксплуатации используются системы мониторинга, которые фиксируют изменения нагрузки и состояния свай.
6. Ошибки при проектировании свайных фундаментов
Проектирование свайных фундаментов требует высокой квалификации, и ошибки могут привести к серьёзным последствиям:
- Неправильное исследование грунта: недооценка характеристик может привести к неравномерной осадке здания.
- Неверный выбор типа свай: использование неподходящего типа свай снижает устойчивость конструкции.
- Игнорирование взаимодействия свай: слишком близкое расположение свай может привести к снижению их несущей способности.
- Ошибки в расчётах: неточные данные о нагрузках могут вызвать перегрузку отдельных свай или ростверка.
7. Рекомендации для успешного проектирования
- Проводите тщательные инженерные изыскания.
- Используйте специализированное программное обеспечение.
- Сотрудничайте с опытными инженерами.
- Контролируйте качество материалов и монтажа.
- Учитывайте климатические и сейсмические условия региона.
Заключение
Проектирование свайных фундаментов — это важнейший этап строительства, который определяет долговечность и надёжность здания. Благодаря своей универсальности и способности выдерживать большие нагрузки, свайные фундаменты остаются незаменимым решением для строительства на сложных грунтах. Современные технологии и профессиональный подход к проектированию позволяют создавать безопасные и устойчивые конструкции, которые будут служить десятилетиями. Выбор правильного фундамента — залог успешного строительства.
